EXCENTERSPÄNNSPAK M6X40

Excenterspännare i zinktryckgods med gängad tapp i förzinkat stål.
Cylindrisk pinne i rostfritt stål.
Fingängad justeringsmekanism i glasfiberarmerad termoplast och förzinkat stål.
När spaken trycks nedåt dras gängan uppåt.

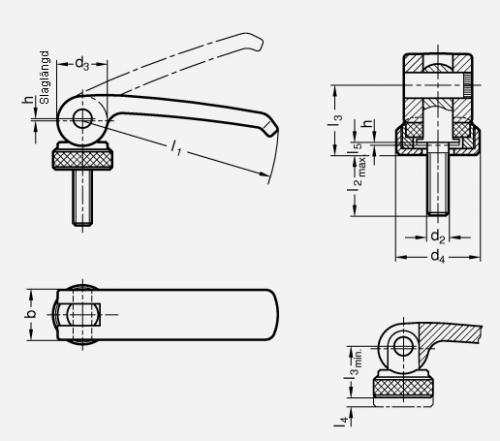

l1 = 63 mm ; d2 = M6 ; l2 = 40 mm ; b = 16 mm ; d3 = 16 mm ; d4 = 19 mm ; h = 0,75 mm

l3 min 16,3 mm - l3 max = 18,8 mm ; l4 = 2,5 mm ; l5 = 3 mm.
